一、用途

一套堅固耐用，操作簡便，獨立完整的渦度相關通量監測系統。

二、原理

由OP-2 （CO2 / H2O分析儀）監測CO2 / H2O，超聲風速儀R3-50監測三維風速，大氣溫度，配套軟件EDDYSOFT對相關監測數據自動計算，獲取實時通量值，包括CO2 通量， H2O通量，感熱通量，潛熱通量。

三、特點

  1、CO2/H2O開路系統；

  2、高質量超聲風速計；

  3、軟件EDDYSOFT提供了強大數據采集處理功能；

  4、系統高度集成，安裝，操作步驟簡潔明了。

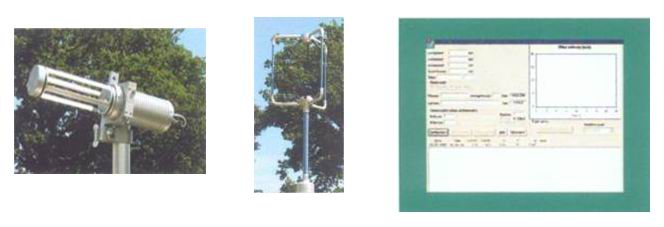

四、組成

  1、OP-2 CO2/H2O分析儀：依NOAA設計發展的開路系統，有效的克服了傳統閉路系統中的響應時滯問題。

  2、R3-50超聲風速計：高速、研究級風速計，環境適應性強。

  3、EDDYSOFT數據處理軟件：德國Max Plank學會研發，任意安裝在各種個人電腦上，基于各種windows 操作系統，廣泛應用于全球生態系統研究領域。

  4、供電單元、數字轉換器、防水機箱及支架等。

五、技術指標

  1、OP-2 開路CO2/H2O分析儀

   （1）測量技術：開路系統，絕對測量，紅外分析儀（NDIR），同步CO2/H2O測量

   （2）CO2一般標定測量范圍： 200～600ppm

   （3）CO2測量分辨率： 0.02ppm

   （4）H2O一般標定測量范圍：0～40mb

   （5）H2O測量分辨率：0.05mb

   （6）光學通路：80cm（4×20cm折射路徑）

   （7）過濾采樣系統：3個窄波段過濾器，采樣率：3000RPM（50Hz）

   （8）模擬/數字輸出：15Hz，用戶可選；具有溫度補償。

   （9）供電要求：12V DC（9.5～18V）

   （10）結構：鍍鋁，防水設計

   （11）操作溫度：-25℃～+45℃

   （12）重量：2Kg

  2、R3-50超聲風速計

   （1）超聲測量：采樣率：50Hz，參數：UVW，聲速

   （2）風速測量范圍：0-45m/s

   （3）風速測量分辨率：0.1m/s

   （4）風速測量精度：<±1% RMS

   （5）風向測量范圍：0～360°

   （6）風向測量分辨率：1°

   （7）風向測量精度：<±1°

   （8）聲速范圍及分辨率：300～370ms^-1，0.01ms^-1

   （9）聲速精度：<±0.5%（20℃時）

   （10）數字輸出：通訊：RS422全雙功，8個數字位，1個停止點，無奇偶校驗，波特率：2400-115200，輸出速率：0.4～50s^-1

   （11）供電要求：9～30V DC <4W

   （12）操作溫度：-40℃～60℃

   （13）防水等級：IP65

   （14）重量：1Kg

六、產地：英國
