一、概述

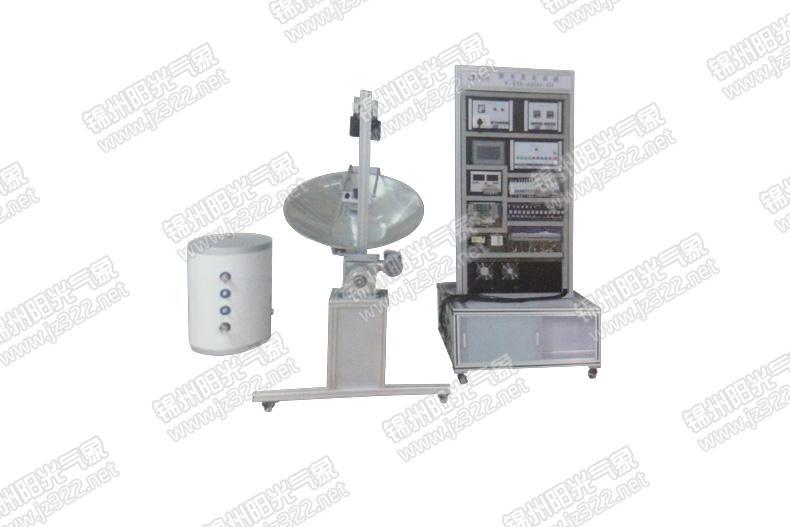

本實驗平臺外觀新穎，結構緊湊，將聚光光伏發電和水循環散熱兩個系統相結合，進一步增強動手能力和學習能力。

二、系統組成

本系統由：光伏發電系統、水循環散熱系統、跟蹤系統、環境監測系統、控制系統、儀表單元、上位機等幾大部分組成。

三、技術參數

1、模擬光源：500W×2，由減速電機拖動，模擬太陽周期運動。

2、聚光光伏輸出：36V/1.8W。

3、跟蹤系統：雙軸跟蹤，水平360°，俯仰180°，精度±0.5°。

4、環境監測系統：光照度：0～20000Lux，精度：1%；溫度：-40℃～+80℃，精度：±0.5℃；濕度：0～99.9%RH，精度：±3%RH。

5、輔助電源模塊：AC220V/50Hz，DC24V/3A。

6、儀表單元：顯示電壓電流信息，RS485通訊。

7、跟蹤系統：STC芯片控制自動。

8、繼電器控制單元：配合單片機完成跟蹤系統的自動跟蹤，單獨完成手動跟蹤。

9、蓄電池組：12V/24AH。

10、太陽能控制器：12V/24V自動切換，MOOT充電方式。

11、離網逆變器：輸入DC12V/150W，輸出AC220V/50Hz純正弦波輸出。

12、控制顯示屏：工業控制顯示屏，遠程實時監測數據，顯示相關電參數，環境參數，曲線顯示。

13、水箱容量：5L。
