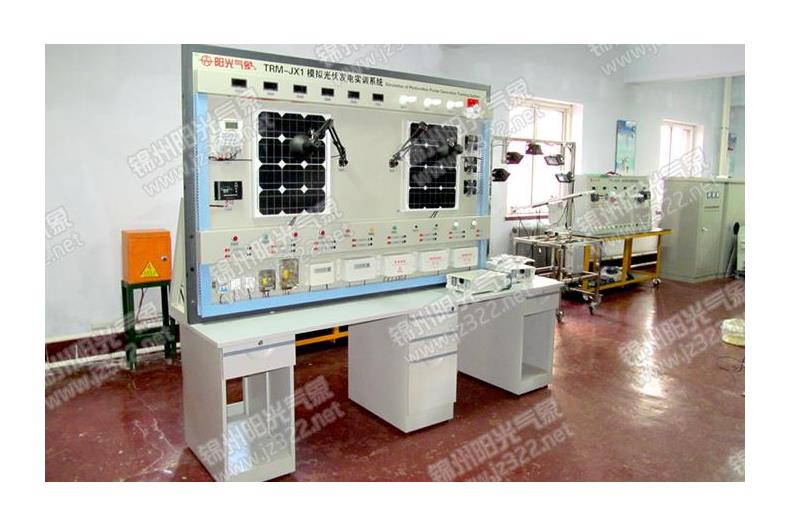

“太陽能發電教學實驗平臺”由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。

一、主要技術規格參數：太陽光電實習教學模塊

1、系統規格

◆系統最大電壓：21.5V

◆系統最大電流：2A

◆系統最大功率：25W

2、太陽能電池規格：?jiǎn)尉Ч杼柲茈姵?strong>

◆元件尺寸(L*W*H)：621*281*28mm,

◆最佳功率：20W

◆最佳工作電壓：17.05±0.5V

◆最佳工作電流：1.20±0. 10A，

◆短路電流：1.34±0. 10A，

◆開路電壓：21. 0±0. 5V

3、太陽能控制器規格：

3. 1、光電型控制器:

額定電壓:12V,額定電流為10A,配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。

3.2、戶用型控制器:

額定電壓:12V,最大光電電池功率:60W,最大負載電流:5A，過放電壓:11. 0±0. 5,蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。

4、電表規格:

◆電流表：X 3個，2A, 顯示模式:0. 5 " LCD液晶顯示

◆電壓表：X 3個，20V,顯示模式:0. 5 " LCD液晶顯示

◆溫度表:   X 1個，0--99. 9 ℃

5、負載:

◆風扇: X 1個，額定電壓:12V,  工作電流:0.25A，功率:3W

◆交通燈:2組(R, G, B) ,額定電壓:12V，工作電流:0.25A，功率:3W

◆LED燈:1組(7顆)

◆蜂鳴器:X 1個

◆馬達:X 1個，額定電壓:12V，工作電流:0. 2 5A，功率:3W

◆開關:X 1個

◆按鈕:X 1個

6、電池:

閥控式密封鉛酸蓄電池，額定電壓:12V,額定容量(20hr):3. 3Ah，充電方法(恒壓)，循環:最大充電電流為825mA

7、電阻器:

◆可變電阻，電阻值調整范圍為0--1kΩ

◆DC/DC: 5個DC/DC電源模塊

◆提供DC轉AC模塊

◆支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)

8、系統外形尺寸;長1100 X寬780 X厚120 (mm)平腳40X40X500 (mm)附滾輪方便推動至戶外教學。

9、太陽能電池調節鋁合金支架

◆最高工作高度1695 mm，最低工作高度455 mm，承載g kg,凈重1. 8 kg，最大管徑26 mm，收縮高度620 mm

二、太陽光電實習教學模塊實驗內容:

實驗一、太陽能電池發電原理實驗

實驗1-1太陽能光電板能量轉換實驗

實驗1-2環境對光電轉換影響實驗

實驗二、太陽能電池光電系統直接負載實驗

實驗三、光電控制型太陽能系統發電實驗

實驗3-1光電型控制單元工作原理實驗

實驗3-2光電型控制單元充放電保護實驗

實驗四、用戶型太陽能發電和利用實驗

實驗4-1用戶型控制單元工作原理

實驗4-2用戶型控制單元充放電保護實驗

實驗五、太陽能系統電器負載實驗

實驗六、綜合實驗

實驗七、太陽能電池基本特性測試實驗

實驗八、外部擴充DC轉AC外接電器實驗

實驗九、單晶太陽能I-V特性曲線實驗

三、設備配置:
